Многие задаются вопросом: что можно сделать из деталей старого ноутбука? Вот один из таких примеров. Простая и легкая самоделка для ознакомления с миром радиоволн. На основе веб-камеры построим наипростейший радиопередатчик, всего на 3 деталях. Данная схема отлично подойдет новичкам и начинающим радиоэлектроникам.
Понадобится
- Аудио штеккер с проводами.
- Колодка питания с батарей 9 В.
- Резистор 100 Ом.
- Эмалированная проволока 0,5 мм.
- Кварцевый генератор 7-20 МГц
Также: МП3-плеер как источник звука и коротковолновый приемник.
Как из камеры сделать простой радиопередатчик

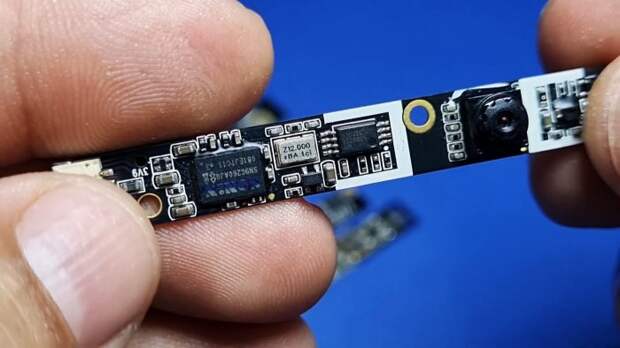

Все что понадобится из платы камеры - это всего лишь одна деталь: кварцевый генератор. Он обычно используются на частоту 10-12 Мгц. Данную микросхему очень легко опознать по металлическому корпусу и надписи частоты.

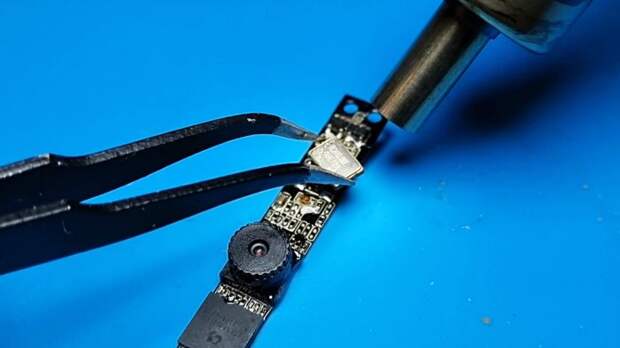

Выпаиваем кварцевый генератор при помощи паяльного фена.
Данная деталь имеет 4 вывода по углам.

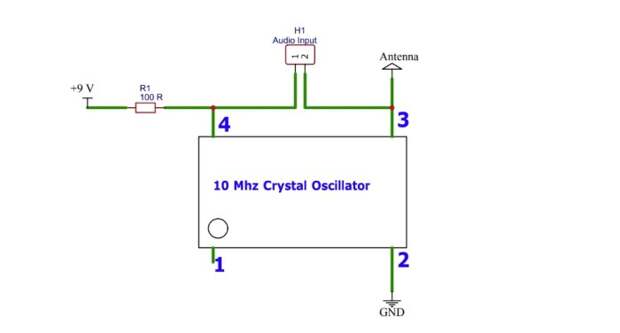

Схема будущего передатчика выглядит следующим образом:
Первым делом необходимо изготовить антенну. Берем сверло или другую оправу и наматываем на нее 25 витков провода. Снимаем намотку и лудим конец для подключения.

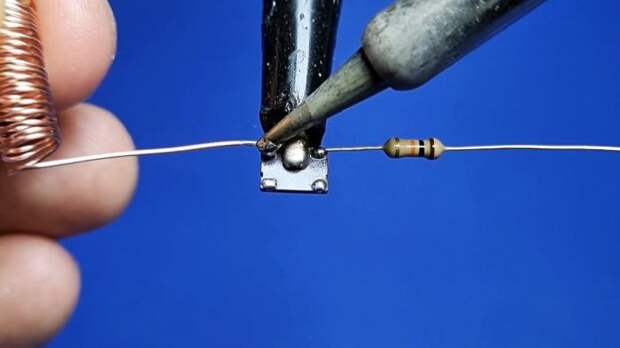

Для удобства зажимаем микросхему в «третье руке» и напаиваем компоненты навесным монтажом.
Берем колодку питания.
Припаиваем согласно схемы.

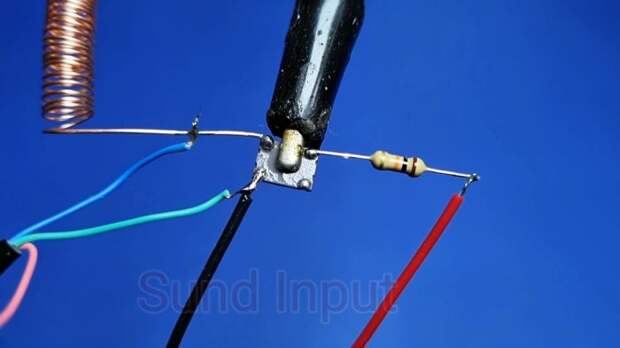

Далее подключаем звуковые провода от штеккера.

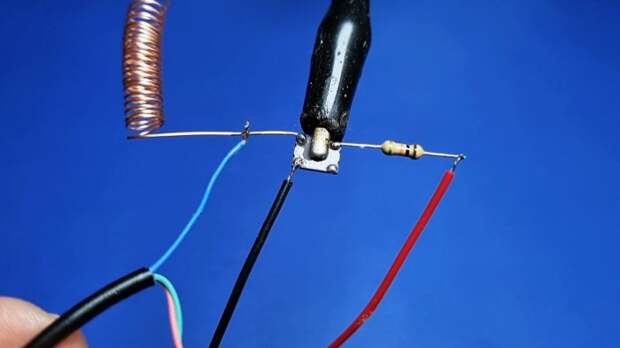

Микропередатчик готов.

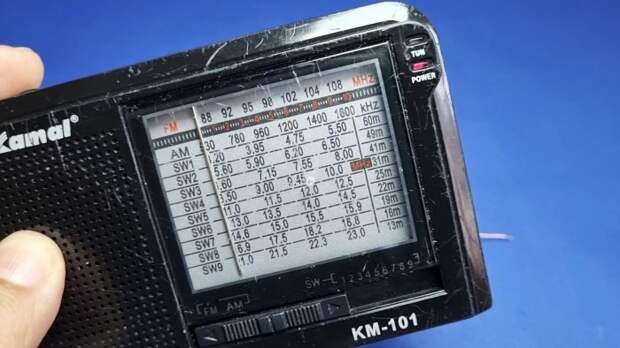

Для приема сигнала необходим радиоприемник на короткие волны.

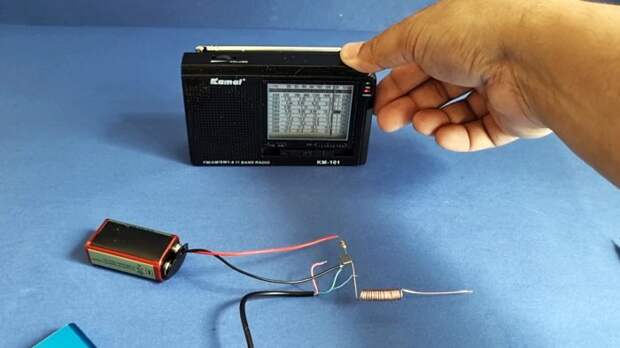

Подключаем колодку питания к батарейке. Штеккер подключаем к МП3-плееру. На приемнике производим поиск несущей волны.
В результате все работает отлично!
Звук чистый.
Данный передатчик имеет мощность менее 1 мВт и не нуждается в лицензировании и регистрации. Но использовать его для несанкционированной прослушки строго запрещено. Информация предоставляется исключительно для ознакомления и не более того.
